GRAVICOLOR 110 med

Durch die hohe und gleichbleibende Dosiergenauigkeit können die Additivanteile ohne Qualitätseinbußen an die untere Toleranzgrenze abgesenkt und somit können Material und Kosten eingespart werden.

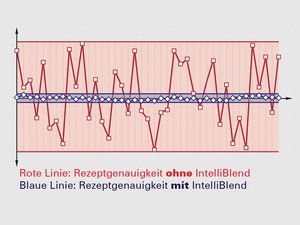

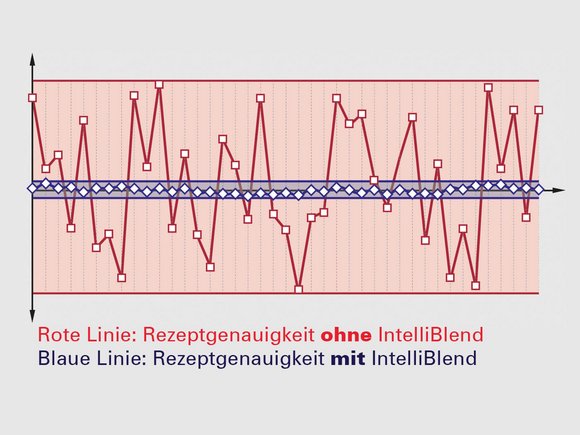

Unabhängig von Rezepturen, Materialien oder Einsatzumgebung analysiert IntelliBlend laufend alle Prozessdaten und erreicht durch Selbstoptimierung jederzeit den bestmöglichen Arbeitspunkt. Aus höchster Rezepttreue resultiert die beste und gleichbleibende Produktqualität.

Die Mahlgutmanagement-Funktion passt automatisch die dosierte Masterbatchmenge in Abhängigkeit der vorhandenen Mahlgutmenge an. So wird ein Überdosieren des teuren Masterbatches verhindert. Die Wiegegenauigkeit wird durch Maschinenvibrationen nicht beeinflusst, da diese durch einen speziellen Algorithmus ausgefiltert werden.

Alle Schweißnähte der Materialbehälter sind durchgeschweißt und möglichst glatt ausgeführt, aus Edelstahl 1.4301 (V2A) gefertigt und anschließend elektropoliert. Diese hohe Oberflächengüte ermöglicht einen kontaminationsfreien Betrieb und eine einfache Reinigung.

Alle produktberührenden Oberflächen sind aus elektropoliertem Edelstahl oder FDA-konformen Kunststoffen. Somit erfüllt das GRAVICOLOR 110 med alle Anforderungen gemäß FDA 21 CFR.


• Oberflächen, die in Kontakt mit Granulat kommen, weisen eine maximale Rauheit von Ra 0,8 μm auf
• Optimale Reinigbarkeit: keine Staubecken, abgerundete Übergänge, vollständig abnehmbare Materialbehälter
• Detaillierte Dokumentation verwendeter Materialien

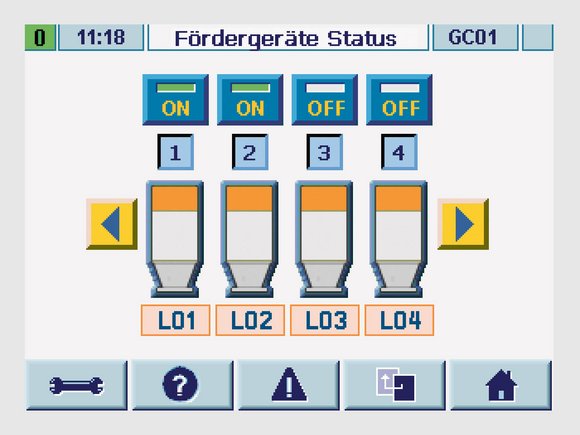

Durch die integrierte Förderfunktion in der GRAVInet Steuerung benötigen Sie keine zusätzliche Fördersteuerung. Diese kann bis zu fünf Materialfördergeräte mit Gebläsestation und einem Standby-Gebläse ansteuern. So kann zum Beispiel die Materialversorgung einer 4-Komponenten-Mischstation inklusive Verarbeitungsmaschine direkt über dem GRAVICOLOR 110 med Gerät gesteuert werden.

Für den Aufbau komplexer Anlagensysteme können Sie mehrere GRAVICOLOR 110 med Geräte untereinander oder mit anderen motan Steuerungen der CONTROLnet Familie vernetzen. Dies sichert ein Höchstmaß an Flexibilität. Ein zentrales WEBpanel ermöglicht einen Überblick über die gesamte Produktion.

Die Grundeinheit des GRAVICOLOR 110 med ist so konzipiert, dass es eine hohe Flexibilität bei der Belegung und Anzahl der Komponenten bietet. Bis zu vier Materialbehälter mit zwei unterschiedlichen Dosiergrößen können variabel auf dem Gerät eingesetzt werden.

Durch die durchsichtige Fronttür und die vertikalen Sichtscheiben in den Materialbehältern ist ein guter Einblick auf den laufenden Prozess gewährleistet.

Der schnelle Materialwechsel und die Reinigung sind durch die optimierte modulare Bauweise verbessert. Die große Fronttür, der herausnehmbare Wiegebehälter und die leicht zugängliche Mischkammer erleichtern den Materialwechsel. Die Materialbehälter sind ohne Werkzeug demontierbar und ermöglichen Ihnen eine vollständige und gründliche Reinigung ohne die Demontage der Fördergeräte.

Bei der Entnahme der Materialbehälter bleiben die Fördergeräte auf der Grundeinheit befestigt. Dadurch können die Auslaufklappen der Fördergeräte einfach gereinigt oder gewartet werden, ohne diese demontieren zu müssen.

Die Materialbehälter sind so konzipiert, dass sie den Materialfluss optimieren. Zusätzlich sind alle Behälter beim GRAVICOLOR 110 med leicht ohne Werkzeug entnehmbar und lassen sich problemlos reinigen.

Mit einem optional bestellbaren Deckel kann das Material bis zum nächsten Einsatz im Lager deponiert werden. So können Sie beim Materialwechsel Stillstandzeiten sparen, indem Sie gefüllte Materialbehälter direkt am GRAVICOLOR 110 med tauschen.

Alle Komponenten werden mit einem speziell entwickelten Vertikalschieber dosiert. Somit garantiert dieses Chargendosier- und Mischgerät höchste Dosiergenauigkeit.

Die Vertikalschieber werden mit Pneumatikzylindern angesteuert, um die größtmögliche Geschwindigkeit und somit auch die höchste Genauigkeit zu erreichen. Die Behälter können mit zwei unterschiedlichen Zylindern ausgestattet werden, Zylinder mit 50 mm Hub für große Durchsätze und mit 25 mm Hub für kleinere Durchsätze und genauster Präzision.

Der Wiegebehälter kann zu Reinigungszwecken schnell, einfach und bequem ohne Werkzeuge entnommen werden.

Die Mischkammer mit einem optimierten Materialauslauf minimiert tote Zonen und bietet eine homogene Mischung. Sie kann für die Reinigung schnell und einfach ohne Werkzeug komplett entnommen werden.

Sie können ein GRAVICOLOR 110 med ganz einfach über dem Einlass einer Verarbeitungsmaschine installieren.
Alle Vibrationen oder Schwingungen werden von der GRAVInet GC-E Steuerung ausgeglichen. Durch den Aufbau des GRAVICOLOR 110 med auf der Maschine verringert sich der Materialweg von der Mischkammer bis zum Einzug der Verarbeitungsmaschine. Das verhindert eine ungewollte Materialentmischung. Natürlich kann die Dosier- und Mischstation auch direkt neben der Maschine aufgestellt werden oder kann als zentrale Station mehrere Verarbeitungsmaschinen mit Material versorgen.

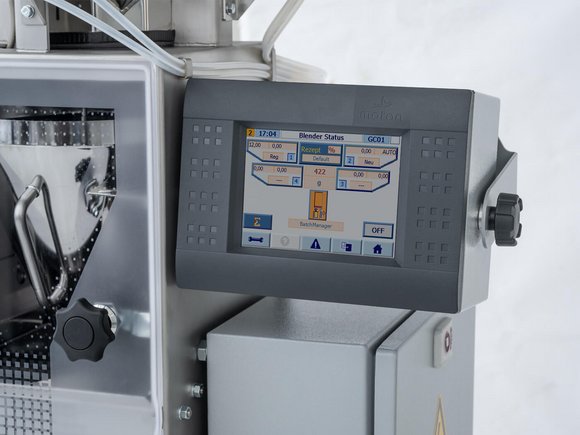

Das GRAVInet GC-E Steuerungssystem zeichnet sich durch eine offene Netzwerkarchitektur auf Ethernet-Basis aus. Das Vollfarb-Touchscreen-Display ermöglicht eine intuitive, unkomplizierte und damit schnelle und sichere Bedienung. Es verfügt über umfassende Hilfsmittel zur Ablauf-­ und Prozessführung. Eine Mahlgut-Verwaltungsfunktion verhindert eine Überdosierung anderer Komponenten.

CONTROLreport bietet Reporting- und Dokumentations-Funktionen für die Qualitätssicherung sowie erweiterte Service-Funktionen und Prozessdatengrafiken.

Das Eventreporting dient zur nachgelagerten Analyse von Parameteränderungen über die Steuerung.
